قوس الکتریکی و ریسک آن در عملیات سرویس و نگهداری پست، بصورت گرم و برقدار

قوس الکتریکی و ریسک آن در عملیات سرویس و نگهداری پست، بصورت گرم و برقدار

امروزه کشورهای توسعه یافته، برای فعالیت های سرویس و نگهداری و حتی توسعه شبکه ها و تاسیسات شهری برق، به دلایل مختلف از جمله تامین برق مستمر مشترکین اعم از مسکونی، تجاری ، کشاورزی و صنعتی از اعمال خاموشی به آنان خودداری نموده و این فرآیند را بصورت برقدار در قالب فعالیت های " کار با برق" یا همان "هات لاین" با بهره گیری از سامانه ها و تجهیزات حرفه ای که برای این هدف طراحی و ساخته شده اند صورت می پذیرد.

از طرفی برابر استانداردهای ایمنی باید ریسک های ایمنی بکارگیری چنین تجهیزاتی همواره مد نظر قرار گرفته و اقدامات لازم کنترلی به منظور حذف و کاهش ریسک ها اعمال گردد.

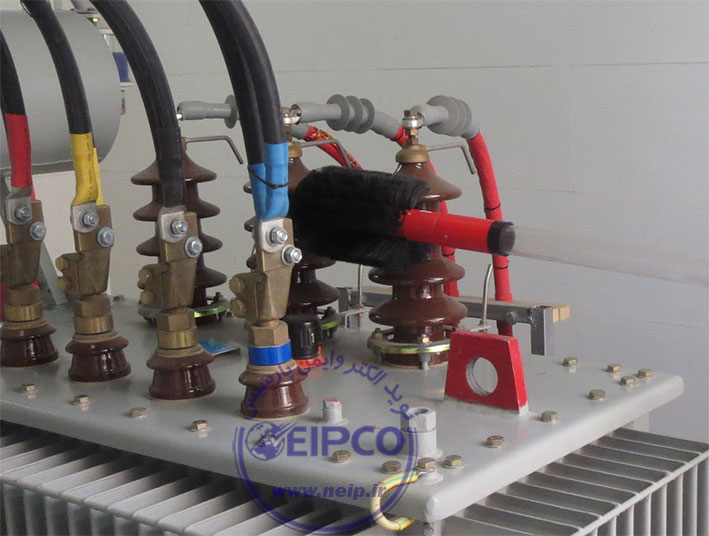

استفاده از برس ها و فرچه های نصب شده سر استیک، بین بوشینگ های برقدار

با توجه به استفاده این تجهیزات ( مثل برس ها، فرچه ها و ابزار کوچک نظافت نصب شده در سر استیک ها) در بین فازها، شینه ها و بوشینگ های برقدار فشار متوسط به منظور سرویس، نظافت و آچارکشی یکی از ریسک های تهدید کننده وقوع اتصال کوتاه و بروز قوس الکتریکی است.

استفاده از برس ها و فرچه های نصب شده سر استیک، بین بوشینگ های برقدار

به همین دلیل، این تجهیزات علاوه بر اینکه باید استاندارد باشند به منظور اطمینان از سلامت تجهیزات و تامین ایمنی و عایقی الکتریکی در حین بهره برداری بایستی کلیه قطعات تجهیزات فوق بصورت ادواری تحت آزمون های آزمایشگاهی که استاندارد تعیین نموده قرار گیرند.

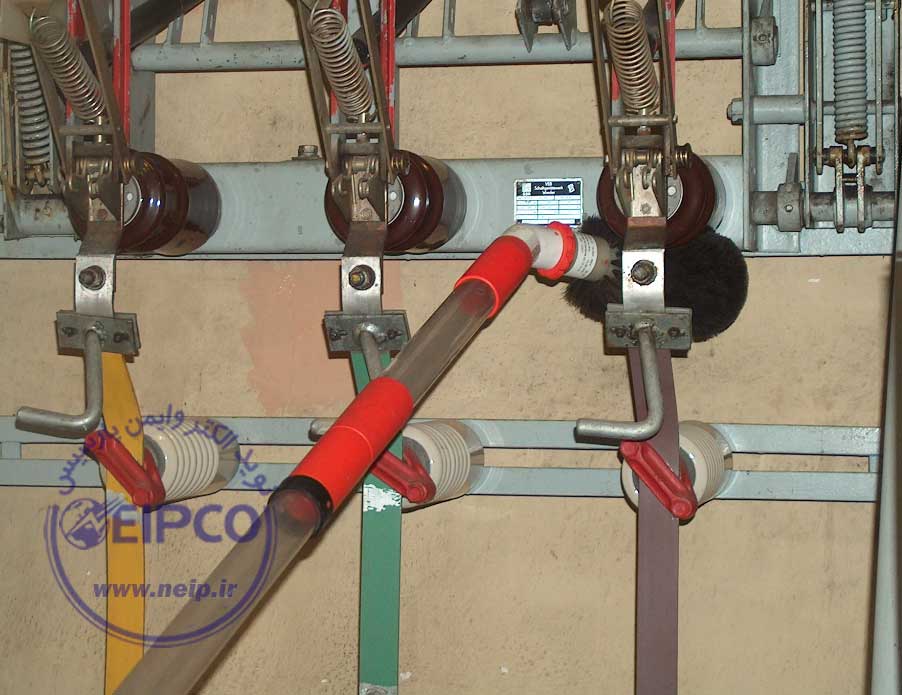

استفاده از برس ها و فرچه های نصب شده سر استیک، بین شینه برقدار و بدنه سلول فشار متوسط



تاریخچه خط گرم در ایران و جهان

خط گرم در جهان :
تا قبل از ۱۹۱۳ ميلادی ، افراد گروه های تعميرات شبكه های برق در ايالت اوهايوی امريكا ، برای تعويض مقره های معيوب از چوب های عايق بلندی از جنس افرا استفاده نموده و به وسيله آن سيم های برق را ازمحدوده كار خود دور نگه ميداشتند.
در سال ۱۹۱۸ ميلادی توليد ابزارهايی مانند گيره های اتصال زمين و چوب های عايق در ايالت ايلينويز شروع شد و چند سال بعد شركت سازنده ديگری به توليد ابزار شاخه زنی ، سدلها ، لورلفتها و چندين قلم ديگر از ابزاردستی پرداخت. اين ابزارها به تدريج شكل قابل قبول تری به خود گرفت و با ساخت عايق های بهتر در سال ۱۹۳۰ميلادی سطح تعميرات شبكه تا ولتاژ ۶۶ كيلوولت ممكن شد و در سال ۱۹۳۵ ميلادی به سطح ۱۱۰ كيلوولت رسيد.
در اواسط سال ۱۹۵۰ هم زمان با بكارگيری ماپلا ، کارشناسان و مهندسين طراح شركتA.B.Chance تحقيقات خود ر ا در مورد اين مسئله كه بتوانند ابزار مورد نظر را تا حد ممكن ساده و راحت تر بسازندآغاز نمودند. سرانجام پس از آزمايش های متعدد ، در سال ۱۹۵۹ ميلادی ماده جديدی از خانواده رزينها به نام اپاكسی گلاس (EPOXIGLAS) با ۷۵ كيلوولت قدرت عايقی در هر فوت و مقاومت مكانيكی و الكتريكی عالی جايگزين كليه مواد قبلی شد و انقلابی بزرگ در اين صنعت به وجود آورد. هم اكنون امكان اجرای هر نوع تعميرات بر روی خط برقدار تا سطح ۷۵۰ كيلوولت به روشهای فرمان از دور و فرمان از نزديک مهيا می باشد.

خط گرم در ایران :
درسال ۱۳۴۷ لوازم خط گرم توسط شركت ساتكاب از شركت AB.CHANCE آمريكا خريداری و تحويل شركتهای برق منطقه ای شد . عمليات خط گرم در ايران از دهه ۵۰ مورد توجه كارشناسان صنعت برق قرار گرفت. حد فاصل سال های ۵۱ تا ۵۴ چندین دوره آموزشی خط گرم توسط شرکت های آمریکایی برگزار شد. پس از آموزش تعدادی استادكار ، گروه های خط گرم در تهران و خوزستان فعال شدند و برخی تعميرات تا سطح ۲۰ كيلوولت و بعضاً ۶۳ كيلوولت به صورت گرم انجام می شد. با وقوع انقلاب اسلامی و متعاقب آن جنگ تحميلی و خروج متخصصان آمريكايی از ايران ، تعميرات خط گرم به تدريج مورد بی توجهی قرار گرفت به طوری كه در دهه شصت تقريباً هيچ گونه تعميرات خط گرمی در ايران صورت نپذيرفت.
از سال ۱۳۷۶ تعمیرات خط گرم مجددا مورد توجه قرار گرفت. گروه های خط گرم در تهران ، خراسان ، اصفهان ، خوزستان و فارس تشکیل شد. برخی تجهیزات خط گرم برای نخستین بار توسط چند شرکت داخلی تولید شد. با توجه به نياز عمده كشور به اين تكنولوژی ، وزارت نيرو تعميرات خط گرم را در سياستهای برنامه ريزی خود مد نظر قرار داده است.

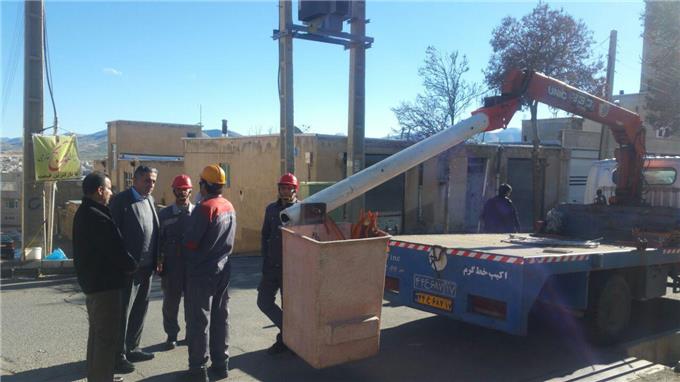

تعمیر خطوط توزیع برق با روش جدید خط گرم در سقز

سه شنبه 27 آذر 1397

معاون فنی و عمرانی فرماندار سقز از اجرای عملیات موفقیت آمیز پایش و تعمیرات خطوط توزیع برق با استفاده از روش "خط گرم " در این شهرستان خبر داد.

به گزارش روابط عمومی فرمانداری سقز، علی محمدیان اظهار کرد: پایداری شبکه، صرفه جویی در مصرف و عدم اختلال در خدمات رسانی از مزایای اجرای این عملیات بود.

وی اظهار امیدواری کرد که در راستای پایداری شبکه در حد امکان، تعمیرات و اصلاح شبکه توزیع برق با روش خط گرم انجام می شود.
رئیس شبکه توزیع برق سقز هم اظهار کرد: تعمیرات و اجرای پروژه های توسعه ای بدون قطعی برق در ماه جاری آغاز و تاکنون این عملیات در بلوار وحدت و تربیت، تپه مالان، سنگ بران، خیابان منتظری، سعدی و شهدا اجرا شده است.
عطاا.. نوروزی یادآور شد: این عملیات با استفاده از منابع داخلی انجام شده است.

"ربات خط گرم" شرکت توزیع نیروی برق شهرستان مشهد به عنوان طرح برتر شرکت های زیر مجموعه وزارت نیرو انت

1397/9/27
پروژه تحقیقاتی "طراحی و ساخت رباط خط گرم" توسط شرکت توزیع نیروی برق شهرستان مشهد در جشنواره پژوهش و فناوری وزارت نیرو به عنوان طرح برتر شرکت های زیر مجموعه وزارت نیرو معرفی و انتخاب شد.

به گزارش دفتر روابط عمومی، مهندس علیشاهی مدیر دفتر تحقیقات گفت: وزارت نیرو در راستای معرفی و تقدیر از طرح های پژوهشی و تحقیقاتی شرکت های زیر مجموعه، هر سال جشنواره ای در هفته پژوهش و فناوری با هدف شناسایی پروژه های پژوهشی برگزار می کند. امسال نیز پس از یک دوره داوری اولیه و ارسال پنج عنوان از پروژه های تحقیقاتی توزیع برق مشهد، در نهایت پروژه طراحی و ساخت ربات خط گرم در این جشنواره به عنوان طرح برتر شرکت های زیر مجموعه وزارت نیرو انتخاب شد.

وی با اشاره به اهمیت این پروژه گفت: با هدف معرفی محصول تولیدی توزیع برق مشهد، ربات خط گرم در نمایشگاه جانبی این جشنواره روز 25 آذرماه 97 در محل پژوهشگاه وزارت نیرو ارائه شد.

مهندس علیشاهی تصریح کرد؛ این پروژه تحقیقاتی حاصل تلاش کارکنان شرکت توزیع نیروی برق مشهد و با همکاری تیم تحقیقاتی دانشگاه آزاد مشهد می باشد که در نمایشگاه مذکور مورد بازدید وزیر نیرو و مدیران ارشد صنعت برق قرار گرفت.

برگزاري دوره هاي آموزشي بازآموزي روش هاي اجرايي گروه هاي خط گرم

حميدرضا جلاير، ادامه داد: در جهت مديريت و كنترل حوادث احتمالي، افزايش مهارت و توانمندسازي كارگران خط گرم و همچنين يادآوري و بازآموزي روش هاي اجرايي عمليات خط گرم اين دوره ها برگزار شد.



به گزارش پايگاه خبري توانير به نقل از روابط عمومي توزيع فارس، معاون بهره برداري و ديسپاچينگ اين شركت از برگزاري دوره هاي بازآموزي روش هاي اجرايي گروه هاي خط گرم جهت پيمانكاران مديريت هاي تابعه شهرستان ها خبر داد.

حميدرضا جلاير، ادامه داد: در جهت مديريت و كنترل حوادث احتمالي، افزايش مهارت و توانمند سازي كارگران خط گرم و همچنين يادآوري و بازآموزي روش هاي اجرايي عمليات خط گرم اين دوره ها برگزار شد.

اين مقام مسئول، رفع اشكال و پاسخ گويي به ابهامات و سئوالات كارگران خط گرم، يكسان كردن روش هاي اجرايي كار و كنترل و تست لوازم و خودرو، را از ديگر اهداف توزيع نيروي برق استان فارس در برگزاري اين دوره ها عنوان كرد.جلاير در ادامه سخنان خود با بيان اينكه اين دوره ها در شهرستان هاي فسا، جهرم، لار، كازرون و آباده برگزار شذ، اظهار داشت: تعويض انواع مقره سوزني و بشقابي كناري و وسط، تعويض راس تير، باز و بستن جمپر شبكه به كات اوت و كات اوت به ترانس – جمپر پايه كششي، تعويض كراس آرم، روش انشعاب گيري از خط هوايي، احداث يك اسپان از روي شبكه موجود، برداشت و نصب انواع تجهيزات حفاظتي و قطع كننده، برداشت و احداث پايه مياني تك و دومداره، برداشت و احداث پايه انتهايي تك و دو مداره، رفع حريم شبكه و انتقال سيم به يك طرف كراس آرم ، رفع حريم و جابجايي شبكه بصورت عمودي از جمله موضوعاتي بودند كه در اين دوره ها به آنها پرداخته شد.

بهره برداري از سامانه جامع نظارت بر بهره برداري در توزيع برق استان خراسان رضوي

شنبه ، ١٧ آذر ١٣٩٧

يكي از اهداف حوزه بهره برداري، امكان ثبت گزارشات بصورت يكپارچه و تحت وب بوده، لذا دفتر نظارت بر بهره برداري شركت توزيع نيروي برق استان خراسان رضوي در راستاي سياست توسعه خدمات الكترونيكي و استقرار دولت الكترونيكي، پس از يك سال تلاش شبانه روزي و با استفاده از توان داخلي خود، نسبت به راه اندازي اين سامانه اقدام نمود كه هدف اصلي از راه اندازي سامانه جامع نظارت بر بهره برداري، يكپارچه سازي گزارشات بهره برداري و الكترونيكي كردن آن مي باشد.



به گزارش پايگاه خبري توانير به نقل از روابط عمومي توزيع برق استان خراسان رضوي، مهندس ناصر نايب كارشناس مسئول دفتر نظارت بر بهره برداري و طراح و برنامه نويس اين سامانه گفت : "سامانه جامع نظارت بر بهره برداري" در راستاي مكانيزاسيون فعاليت هاي بهره برداري و با توجه به احساس نياز در شهرستان ها با توجه به پيچيدگي و تعدد گزارشات مورد نياز ارسالي توسط شهرستان ها به حوزه ستادي و همچنين ايجاد سهولت در جمع بندي گزارشات دريافتي ، مستقر گرديده و در طراحي آن، از جديدترين و امن ترين ابزارهاي توسعه محتواي وب، كمك گرفته شده است.
وي در ادامه از  يكپارچه سازي گزارشات بهره برداري ، سهولت ثبت گزارشات نظارت مستقيم كارشناسان ستادي ، حذف مكاتبات غير ضروري ، سهولت ايجاد فرم ها در ستاد ، صرفه جويي در وقت و هزينه ها ، گزارشات مديريتي ، توسعه سامانه ، امنيت اطلاعات  و امكان نظرسنجي به عنوان مهمترين مزاياي سامانه جامع نظارت بر بهره برداري ياد كرد و افزود هدف اصلي از راه اندازي سامانه جامع نظارت بر بهره برداري، يكپارچه سازي گزارشات بهره برداري و بنابراين كاهش خطاي جمع بندي و ارسال گزارشات مي باشد كه خوشبختانه سامانه حاضر از جديدترين تكنولوژي توليد و انتشار صفحات وب استفاده مي نمايد و ثبت گزارشات را تا حد امكان ساده و بدون خطا خواهد كرد.

نايب همچنين  با برشمردن برخي از گزارشات پياده سازي شده در سامانه جامع نظارت بر بهره برداري كه هم اكنون توسط شهرستان ها قابل تكميل و ارسال در ستاد، گفت: اين گزارش ها شامل گزارش هاي مرتبط با عملكرد بهره برداري ، عملكرد بازديد و سرويس، كاهش پيك بار، ارجاع و پيگيري عمليات كار با خط گرم راه نزديك، عملكرد خط گرم راه دور و راه نزديك و گزارش فوري ترانسفورماتور و تجهيزات آسيب ديده است.



کارگاه آموزشی خط گرم فشار ضعیف

کارگاه آموزشی خط گرم فشار ضعیف
